Cuscinetto radiale a sfere schermato su entrambi i lati art.6205-2RS. I cuscinetti radiali a una corona di sfere schermati sono particolarmente versatili, assicurano basso attrito ed essendo ottimizzati per ridurre i livelli di rumorosità e vibrazioni consentono velocità di rotazione elevate. Possono sopportare carichi assiali e radiali in ambo le direzioni, sono semplici da montare e richiedono meno attività di manutenzione rispetto a molti altri tipi di cuscinetti. Le tenute integrate possono prolungare considerevolmente la durata di esercizio dei cuscinetti, poiché realizzano la ritenzione del lubrificante e l'esclusione degli agenti contaminanti. Schermatura: 2RS. Diametro interno: 25 mm. Diametro esterno: 52 mm. Spessore: 15 mm. Coefficiente di carico dinamico: 14,51 kN. Coefficiente di carico statico: 7,65 kN. Velocità max rotazione: 8075 giri/min. Peso: 130 gr. Cuscinetto FAG o SKF in base alla disponibilità di magazzino, in caso di preferenze indicarlo in fase d'ordine. Specifiche articolo Attributo Valore Schermatura 2RS Coefficiente di carico dinamico kN 14,51 Coefficiente di carico statico kN 7,65 Velocità max rotazione giri/min. 8075 Spessore mm. 15 Diametro esterno mm. 52 Diametro interno mm. 25 Modello 6205-2RS Peso gr. 130

Leggere Di più Meno

Cuscinetto radiale a due corone di sfere art.4200-ATN9. I cuscinetti radiali a due corone di sfere riescono a resistere a carichi assiali nei due sensi in aggiunta a quelli radiali dato che sono dotati di gole profonde e di un alto grado di osculazione tra sfere e piste. Questo genere di cuscinetto è indicato per applicazioni in cui la capacità di carico dei cuscinetti ad una sfera non è sufficiente; infatti a parità di diametro esterno e di foro i cuscinetti a due corone di sfere supportano carichi molto superiori rispetto a quelli ad una singola corona di sfera. Diametro interno: 10 mm. Diametro esterno: 30 mm. Spessore: 14 mm. Coefficiente di carico dinamico: 9,05 kN. Coefficiente di carico statico: 5,1 kN. Velocità max con lubrificazione grasso: 16830 giri/min. Velocità max con lubrificazione olio: 19800 giri/min. Peso: 49 gr. Cuscinetto FAG o SKF in base alla disponibilità di magazzino, in caso di preferenze indicarlo in fase d'ordine. Specifiche articolo Attributo Valore Coefficiente di carico dinamico kN 9,05 Velocità max con lubrificazione grasso giri/min. 16830 Coefficiente di carico statico kN 5,1 Velocità max con lubrificazione olio giri/min. 19800 Spessore mm. 14 Diametro esterno mm. 30 Diametro interno mm. 10 Modello 4200-ATN9 Peso gr. 49

Leggere Di più Meno

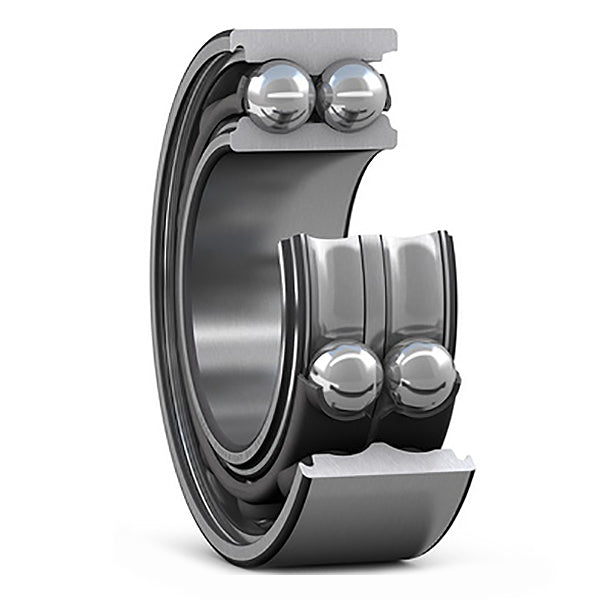

Cuscinetto obliquo a due corone di sfere art.3206. I cuscinetti obliqui a due corone di sfere corrispondono, in termini di design e funzionamento, a una coppia di cuscinetti obliqui a una corona di sfere in disposizione ad "O", ma richiedono meno spazio assiale. Possono operare a velocità elevate e sono più idonei dei cuscinetti radiali a sfere per compensare forze assiali di grande entità in ambo le direzioni. Per alta velocità, capacità di sopportare carichi radiali relativamente pesanti, carichi assiali pesanti in entrambe le direzioni e momenti di ribaltamento, adatto per disposizioni di cuscinetti rigide, richiede meno spazio assiale di una coppia di cuscinetti obliqui a una corona di sfere equivalenti. Diametro interno: 30 mm. Diametro esterno: 62 mm. Spessore: 23,8 mm. Coefficiente di carico dinamico: 29,4 kN. Coefficiente di carico statico: 19,99 kN. Velocità max con lubrificazione grasso: 7650 giri/min. Velocità max con lubrificazione olio: 9000 giri/min. Peso: 290 gr. Cuscinetto FAG o SKF in base alla disponibilità di magazzino, in caso di preferenze indicarlo in fase d'ordine. Specifiche articolo Attributo Valore Coefficiente di carico dinamico kN 29,4 Velocità max con lubrificazione grasso giri/min. 7650 Coefficiente di carico statico kN 19,99 Velocità max con lubrificazione olio giri/min. 9000 Spessore mm. 23,8 Diametro esterno mm. 62 Diametro interno mm. 30 Modello 3206 Peso gr. 290

Leggere Di più Meno

Supporto con cuscinetto in lamiera stampata tipo BPP. Supporto a flangia ritto. Tipo BPP applicazione di uso comune. Altre varianti e versioni Codice Vite fissaggio mm. g (mm) Carico cuscinetto statico N Bi (mm.) w (mm) b (mm) n (mm) h (mm) s (mm) Carico supporto max kg. Carico cuscinetto dinamico N Per albero diametro mm. a (mm) e (mm) Modello Peso gr. SCBPP201 M8 3,20 4805 22,00 44 25 6,00 22,20 9,50 135 9565 12 86 68 BPP 201 ASAHI 150 SCBPP201I M8 3,20 4805 22,00 44 25 6,00 22,20 9,50 135 9565 12 86 68 BPP 201 import 150 SCBPP202 M8 3,20 4805 22,00 44 25 6,00 22,20 9,50 135 9565 15 86 68 BPP 202 ASAHI 140 SCBPP202I M8 3,20 4805 22,00 44 25 6,00 22,20 9,50 135 9565 15 86 68 BPP 202 import 140 SCBPP203I M8 3,20 4805 22,00 44 25 6,00 22,20 9,50 135 9565 17 86 68 BPP 203 import 120 SCBPP204I M8 3,20 6670 24,70 50 32 7,00 25,40 9,50 160 12850 20 98 76 BPP 204 import 190 SCBPP205I M10 4,00 7850 27,00 56 32 7,50 28,60 11,50 180 14030 25 108 86 BPP 205 import 270 SCBPP206 M10 4,00 11280 30,30 66 38 8,00 33,30 11,50 270 19620 30 117 95 BPP 206 ASAHI 420 SCBPP206I M10 4,00 11280 30,30 66 38 8,00 33,30 11,50 270 19620 30 117 95 BPP 206 import 420 SCBPP207I M10 4,60 15400 32,90 78 42 8,50 39,70 11,50 350 25900 35 129 106 BPP 207 import 600

Leggere Di più Meno

Supporto con cuscinetto in ghisa tipo UCF 200. Supporto a flangia quadra. Tipo UCF 200 applicazione di uso comune. Altre varianti e versioni Codice n (mm) i (mm) s (mm) Vite fissaggio mm. g (mm) Carico cuscinetto statico N a (mm) Z (mm.) Bi (mm.) l (mm) Per albero diametro mm. Carico cuscinetto dinamico N e (mm) Modello Peso gr. SCUCF201 12,70 15 12 M10 12 6670 86 33,30 31,00 25,50 12 12850 64 UCF 201 ASAHI 640 SCUCF201I 12,70 15 12 M10 12 6670 86 33,30 31,00 25,50 12 12850 64 UCF 201 import 640 SCUCF202 12,70 15 12 M10 12 6670 86 33,30 31,00 25,50 15 12850 64 UCF 202 ASAHI 620 SCUCF202I 12,70 15 12 M10 12 6670 86 33,30 31,00 25,50 15 12850 64 UCF 202 import 620 SCUCF203 12,70 15 12 M10 12 6670 86 33,30 31,00 25,50 17 12850 64 UCF 203 ASAHI 610 SCUCF203I 12,70 15 12 M10 12 6670 86 33,30 31,00 25,50 17 12850 64 UCF 203 import 610 SCUCF204 12,70 15 12 M10 12 6670 86 33,30 31,00 25,50 20 12850 64 UCF 204 ASAHI 590 SCUCF204I 12,70 15 12 M10 12 6670 86 33,30 31,00 25,50 20 12850 64 UCF 204 import 590 SCUCF205 14,30 16 12 M10 14 7850 95 35,70 34,00 27,00 25 14030 70 UCF 205 ASAHI 820 SCUCF205I 14,30 16 12 M10 14 7850 95 35,70 34,00 27,00 25 14030 70 UCF 205 import 820 SCUCF206 15,90 18 12 M10 14 11280 108 40,20 38,10 31,00 30 19620 83 UCF 206 ASAHI 1120 SCUCF206I 15,90 18 12 M10 14 11280 108 40,20 38,10 31,00 30 19620 83 UCF 206 import 1120 SCUCF207 17,50 19 14 M12 16 15400 117 44,40 42,90 34,00 35 25900 92 UCF 207 ASAHI 1480 SCUCF207I 17,50 19 14 M12 16 15400 117 44,40 42,90 34,00 35 25900 92 UCF 207 import 1480 SCUCF208 19,00 21 16 M14 16 17950 130 51,20 49,20 36,00 40 29330 102 UCF 208 ASAHI 2030 SCUCF208I 19,00 21 16 M14 16 17950 130 51,20 49,20 36,00 40 29330 102 UCF 208 import 2030 SCUCF209 19,00 22 16 M14 18 20505 137 52,20 49,20 38,00 45 32865 105 UCF 209 ASAHI 2350 SCUCF209I 19,00 22 16 M14 18 20505 137 52,20 49,20 38,00 45 32865 105 UCF 209 import 2350 SCUCF210 19,00 22 16 M14 18 23250 143 54,60 51,60 40,00 50 35315 111 UCF 210 ASAHI 2510 SCUCF210I 19,00 22 16 M14 18 23250 143 54,60 51,60 40,00 50 35315 111 UCF 210 import 2510 SCUCF211I 22,20 25 19 M16 20 29430 162 58,40 55,60 43,00 55 43165 130 UCF 211 import 3450 SCUCF212 25,40 29 19 M16 20 36295 175 68,70 65,10 48,00 60 52485 143 UCF 212 ASAHI 4600 SCUCF212I 25,40 29 19 M16 20 36295 175 68,70 65,10 48,00 60 52485 143 UCF 212 import 4600

Leggere Di più Meno

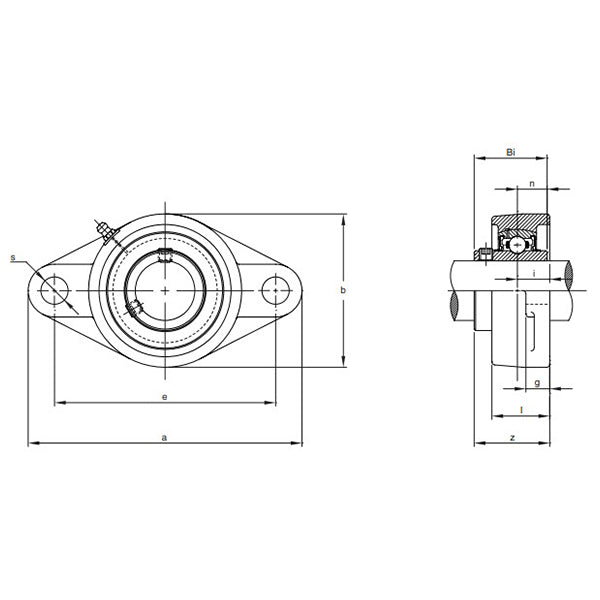

Supporto con cuscinetto in ghisa tipo UCFL 200. Supporto a flangia ovale con due fori di fissaggio. Tipo UCFL 200 applicazione di uso comune. Altre varianti e versioni Codice Vite fissaggio mm. n (mm) Carico cuscinetto dinamico N Bi (mm.) Carico cuscinetto statico N Z (mm.) a (mm) Per albero diametro mm. b (mm) s (mm) g (mm) l (mm) i (mm) e (mm) Modello Peso gr. SCUCFL201 M10 12,70 12850 31,00 6670 33,30 113 12 60 12 12 25,50 15 90 UCFL 201 ASAHI 500 SCUCFL201I M10 12,70 12850 31,00 6670 33,30 113 12 60 12 12 25,50 15 90 UCFL 201 import 500 SCUCFL202 M10 12,70 12850 31,00 6670 33,30 113 15 60 12 12 25,50 15 90 UCFL 202 ASAHI 480 SCUCFL202I M10 12,70 12850 31,00 6670 33,30 113 15 60 12 12 25,50 15 90 UCFL 202 import 480 SCUCFL203 M10 12,70 12850 31,00 6670 33,30 113 17 60 12 12 25,50 15 90 UCFL 203 ASAHI 470 SCUCFL203I M10 12,70 12850 31,00 6670 33,30 113 17 60 12 12 25,50 15 90 UCFL 203 import 470 SCUCFL204 M10 12,70 12850 31,00 6670 33,30 113 20 60 12 12 25,50 15 90 UCFL 204 ASAHI 450 SCUCFL204I M10 12,70 12850 31,00 6670 33,30 113 20 60 12 12 25,50 15 90 UCFL 204 import 450 SCUCFL205 M14 14,30 14030 34,00 7850 35,70 130 25 68 16 14 27,00 16 99 UCFL 205 ASAHI 630 SCUCFL205I M14 14,30 14030 34,00 7850 35,70 130 25 68 16 14 27,00 16 99 UCFL 205 import 630 SCUCFL206 M14 15,90 19620 38,10 11280 40,20 148 30 80 16 14 31,00 18 117 UCFL 206 ASAHI 960 SCUCFL206I M14 15,90 19620 38,10 11280 40,20 148 30 80 16 14 31,00 18 117 UCFL 206 import 960 SCUCFL207 M14 17,50 25900 42,90 15400 44,40 161 35 90 16 16 34,00 19 130 UCFL 207 ASAHI 1230 SCUCFL207I M14 17,50 25900 42,90 15400 44,40 161 35 90 16 16 34,00 19 130 UCFL 207 import 1230 SCUCFL208 M14 19,00 29330 49,20 17950 51,20 175 40 100 16 16 36,00 21 144 UCFL 208 ASAHI 1580 SCUCFL208I M14 19,00 29330 49,20 17950 51,20 175 40 100 16 16 36,00 21 144 UCFL 208 import 1580 SCUCFL209 M16 19,00 32865 49,20 20505 52,20 188 45 108 19 18 38,00 22 148 UCFL 209 ASAHI 1910 SCUCFL209I M16 19,00 32865 49,20 20505 52,20 188 45 108 19 18 38,00 22 148 UCFL 209 import 1910 SCUCFL210 M16 19,00 35315 51,60 23250 54,60 197 50 115 19 18 40,00 22 157 UCFL 210 ASAHI 2190 SCUCFL210I M16 19,00 35315 51,60 23250 54,60 197 50 115 19 18 40,00 22 157 UCFL 210 import 2190 SCUCFL211I M16 22,20 43165 55,60 29430 58,40 224 55 130 19 20 43,00 25 184 UCFL 211 import 3150 SCUCFL212I M20 25,40 52485 65,10 36295 68,70 250 60 140 23 20 48,00 29 202 UCFL 212 import 4080

Leggere Di più Meno

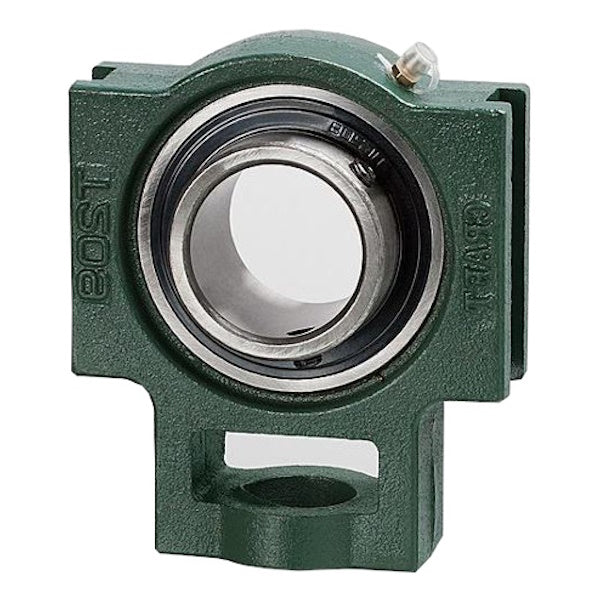

Supporto con cuscinetto UCT in ghisa. Altre varianti e versioni Codice g (mm) i (mm) p (mm) Bi (mm.) h (mm) l (mm) Per albero diametro mm. o (mm) k (mm) s (mm) n (mm) Carico cuscinetto dinamico N q (mm) w (mm) Carico cuscinetto statico N a (mm) b (mm) e (mm) Modello Peso gr. SCUCT204 10 32 51 31,00 61 21 20 16 12 19 12,70 12850 32 94 6670 89 51 76 UCT 204 ASAHI 740 SCUCT205 10 32 51 34,00 62 24 25 16 12 19 14,30 14030 32 97 7850 89 51 76 UCT 205 ASAHI 820 SCUCT206 10 37 56 38,10 70 28 30 16 12 22 15,90 19620 37 113 11280 102 57 89 UCT 206 ASAHI 1260 SCUCT206I 10 37 56 38,10 70 28 30 16 12 22 15,90 19620 37 113 11280 102 57 89 UCT 206 import 1260 SCUCT208I 16 49 83 49,20 88 33 40 19 16 29 19,00 29330 49 144 17950 114 83 102 UCT 208 import 2380

Leggere Di più Meno

Cuscinetto orientabile a sfere schermato 2RS. I cuscinetti orientabili a sfere sono dotati di due corone di sfere, una pista sferica standard nell'anello esterno e due profonde piste continue nell'anello interno. Sono insensibili al disallineamento angolare dell'albero rispetto all'alloggiamento, causato, ad esempio, dalla deflessione dell'albero. Capacità di compensare il disallineamento statico e dinamico, eccellenti prestazioni ad alta velocità, eccellenti prestazioni in presenza di carichi leggeri, basso attrito. Serie con foro cilindrico. Schermatura: 2RS. Specifiche articolo Attributo Valore Schermatura 2RS Altre varianti e versioni Codice Coefficiente di carico statico kN Velocità max rotazione giri/min. Coefficiente di carico dinamico kN Spessore mm. Diametro esterno mm. Diametro interno mm. Modello Peso gr. C2200-2RS 1,16 16150 5,42 14 30 10 2200-2RS 48 C2201-2RS 1,40 15200 6,12 14 32 12 2201-2RS 53 C2202-2RS 1,72 13300 7,26 14 35 15 2202-2RS 58 C2203-2RS 2,16 11400 8,66 16 40 17 2203-2RS 89 C2203-2RS IMP 2,16 11400 8,66 16 40 17 2203-2RS import 89 C2204-2RS 3,33 9500 12,45 18 47 20 2204-2RS 140 C2205-2RS 3,92 8550 14,01 18 52 25 2205-2RS 160 C2207-2RS 5,88 5985 18,62 23 72 35 2207-2RS 410 C2209-2RS 7,64 5035 22,44 23 85 45 2209-2RS 530 C2210-2RS 7,99 4560 22,44 23 90 50 2210-2RS 570 C2211-2RS 10,39 4085 27,05 25 100 55 2211-2RS 790 C2212-2RS 11,96 3610 30,58 28 110 60 2212-2RS 1050

Leggere Di più Meno

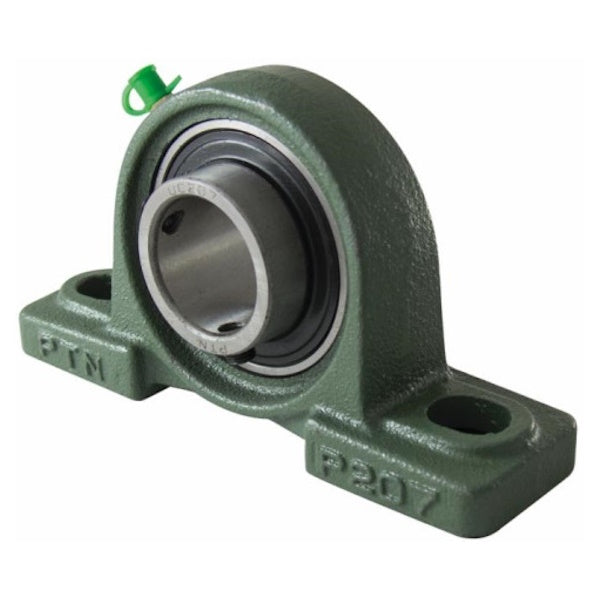

Supporto con cuscinetto UCP in ghisa. Altre varianti e versioni Codice Vite fissaggio mm. n (mm) w (mm) Per albero diametro mm. h (mm) Carico cuscinetto dinamico N s1 (mm) b (mm) Carico cuscinetto statico N g (mm) s2 (mm) a (mm) Bi (mm.) e (mm) Modello Peso gr. SCUCP201I M10 12,70 62 12 30,20 12850 13 38 6670 15 19 127 31,00 95 UCP 201 import 650 SCUCP202 M10 12,70 62 15 30,20 12850 13 38 6670 15 19 127 31,00 95 UCP 202 ASAHI 630 SCUCP202I M10 12,70 62 15 30,20 12850 13 38 6670 15 19 127 31,00 95 UCP 202 import 630 SCUCP203 M10 12,70 62 17 30,20 12850 13 38 6670 15 19 127 31,00 95 UCP 203 ASAHI 620 SCUCP203I M10 12,70 62 17 30,20 12850 13 38 6670 15 19 127 31,00 95 UCP 203 import 620 SCUCP204 M10 12,70 65 20 33,40 12850 13 38 6670 15 19 127 31,00 95 UCP 204 ASAHI 650 SCUCP204I M10 12,70 65 20 33,40 12850 13 38 6670 15 19 127 31,00 95 UCP 204 import 650 SCUCP205 M10 14,30 70 25 36,50 14030 13 38 7850 16 16 140 34,00 105 UCP 205 ASAHI 790 SCUCP205I M10 14,30 70 25 36,50 14030 13 38 7850 16 16 140 34,00 105 UCP 205 import 790 SCUCP206 M14 15,90 83 30 42,90 19620 17 48 11280 18 21 165 38,10 121 UCP 206 ASAHI 1270 SCUCP206I M14 15,90 83 30 42,90 19620 17 48 11280 18 21 165 38,10 121 UCP 206 import 1270 SCUCP207 M14 17,50 94 35 47,60 25900 17 48 15400 19 21 167 42,90 127 UCP 207 ASAHI 1570 SCUCP207I M14 17,50 94 35 47,60 25900 17 48 15400 19 21 167 42,90 127 UCP 207 import 1570 SCUCP208 M14 19,00 100 40 49,20 29330 17 54 17950 19 25 184 49,20 137 UCP 208 ASAHI 1990 SCUCP208I M14 19,00 100 40 49,20 29330 17 54 17950 19 25 184 49,20 137 UCP 208 import 1990 SCUCP209 M14 19,00 108 45 54,00 32865 17 54 20505 20 22 190 49,20 146 UCP 209 ASAHI 2280 SCUCP209I M14 19,00 108 45 54,00 32865 17 54 20505 20 22 190 49,20 146 UCP 209 import 2280 SCUCP210 M16 19,00 114 50 57,20 35315 20 60 23250 22 25 206 51,60 159 UCP 210 ASAHI 2580 SCUCP210I M16 19,00 114 50 57,20 35315 20 60 23250 22 25 206 51,60 159 UCP 210 import 2580 SCUCP211 M16 22,20 126 55 63,50 43165 20 60 29430 22 25 219 55,60 171 UCP 211 ASAHI 3310 SCUCP211I M16 22,20 126 55 63,50 43165 20 60 29430 22 25 219 55,60 171 UCP 211 import 3310 SCUCP212I M16 25,40 138 60 69,80 52485 20 70 36295 25 25 241 65,10 184 UCP 212 import 4710

Leggere Di più Meno

Cuscinetto radiale a sfere schermato su entrambi i lati 2RS. I cuscinetti radiali a una corona di sfere schermati sono particolarmente versatili, assicurano basso attrito ed essendo ottimizzati per ridurre i livelli di rumorosità e vibrazioni consentono velocità di rotazione elevate. Possono sopportare carichi assiali e radiali in ambo le direzioni, sono semplici da montare e richiedono meno attività di manutenzione rispetto a molti altri tipi di cuscinetti. Le tenute integrate possono prolungare considerevolmente la durata di esercizio dei cuscinetti, poiché realizzano la ritenzione del lubrificante e l'esclusione degli agenti contaminanti. Schermatura: 2RS. Specifiche articolo Attributo Valore Schermatura 2RS Altre varianti e versioni Codice Velocità max rotazione giri/min. Coefficiente di carico statico kN Coefficiente di carico dinamico kN Spessore mm. Diametro esterno mm. Diametro interno mm. Modello Peso gr. C62/22-2RS 8550 7,5 13,72 14 50 22 62/22-2RS 120 C607-2RS 22800 0,94 2,3 6 19 7 607-2RS 7,5 C608-2RS 20900 1,35 3,39 7 22 8 608-2RS 12 C609-2RS 18050 1,63 3,83 7 24 9 609-2RS 14 C625-2RS 45600 0,38 1,12 5 16 5 625-2RS 5 C626-2RS 22800 0,94 2,3 6 19 6 626-2RS 8,4 C627-2RS 20900 1,35 3,39 7 22 7 627-2RS 12 C629-2RS 18050 1,93 4,66 8 26 9 629-2RS 20 C6000-2RS 18050 1,93 4,66 8 26 10 6000-2RS 19 C6001-2RS 16150 2,32 5,3 8 28 12 6001-2RS 22 C6002-2RS 13300 2,8 5,74 9 32 15 6002-2RS 30 C6003-2RS 12350 3,19 6,25 10 35 17 6003-2RS 39 C6004-2RS 10450 4,9 9,76 12 42 20 6004-2RS 69 C6005-2RS 9025 6,42 11,67 12 47 25 6005-2RS 80 C6006-2RS 7600 8,14 13,53 13 55 30 6006-2RS 120 C6007-2RS 6650 10 16,47 14 62 35 6007-2RS 160 C6008-2RS 5985 11,37 17,45 15 68 40 6008-2RS 190 C6009-2RS 5320 14,31 21,66 16 75 45 6009-2RS 250 C6010-2RS 4750 15,68 22,45 16 80 50 6010-2RS 260 C6012-2RS 4085 22,74 30,09 18 95 60 6012-2RS 420 C6013-2RS 3800 24,5 31,27 18 100 65 6013-2RS 440 C6200-2RS 16150 2,32 5,3 9 30 10 6200-2RS 32 C6201-2RS 14250 3,04 7,14 10 32 12 6201-2RS 37 C6202-2RS 12350 3,68 7,9 11 35 15 6202-2RS 45 C6203-2RS 11400 4,66 9,76 12 40 17 6203-2RS 65 C6204-2RS 9500 6,42 13,23 14 47 20 6204-2RS 110 C6205-2RS 8075 7,65 14,51 15 52 25 6205-2RS 130 C6205I 8075 7,65 14,51 15 52 25 6205-2RS import 130 C6206-2RS 7125 10,98 19,9 16 62 30 6206-2RS 200 C6207-2RS 5985 15 26,46 17 72 35 6207-2RS 290 C6208-2RS 5320 18,62 31,85 18 80 40 6208-2RS 370 C6209-2RS 4750 21,17 34,4 19 85 45 6209-2RS 410 C6210-2RS 4560 22,74 36,36 20 90 50 6210-2RS 460 C6211-2RS 4085 28,42 45,28 21 100 55 6211-2RS 610 C6212-2RS 3800 35,28 54,2 22 110 60 6212-2RS 780 C6213-2RS 3420 39,69 57,33 23 120 65 6213-2RS 990 C6214-2RS 3230 44,1 62,43 24 125 70 6214-2RS 1100 C6300-2RS 14250 3,34 8,35 11 35 10 6300-2RS 53 C6301-2RS 13300 4,07 9,9 12 37 12 6301-2RS 60 C6302-2RS 11400 5,3 11,67 13 42 15 6302-2RS 82 C6303-2RS 10450 6,42 14,02 14 47 17 6303-2RS 120 C6304-2RS 9025 7,65 16,47 15 52 20 6304-2RS 140 C6305-2RS 7125 11,37 22,94 17 62 25 6305-2RS 230 C6306-2RS 5985 15,68 29,01 19 72 30 6306-2RS 350 C6307-2RS 5700 18,62 34,4 21 80 35 6307-2RS 460 C6308-2RS 4750 23,52 41,46 23 90 40 6308-2RS 630 C6309-2RS 4275 30,87 54,2 25 100 45 6309-2RS 830 C6310-2RS 4085 37,24 63,7 27 110 50 6310-2RS 1050 C6311-2RS 3610 44,1 72,62 29 120 55 6311-2RS 1350 C6312-2RS 3230 50,96 83,5 31 130 60 6312-2RS 1700 C6313-2RS 3040 58,8 95,55 33 140 65 6313-2RS 2100 C61800-2RS 20900 0,58 1,36 5 19 10 61800-2RS 5,5 C61801-2RS 19000 0,66 1,41 5 21 12 61801-2RS 6,3 C61802-2RS 16150 0,79 1,53 5 24 15 61802-2RS 7,4 C61803-2RS 15200 0,92 1,65 5 26 17 61803-2RS 8,2 C61804-2RS 12350 2,28 3,95 7 32 20 61804-2RS 18 C61805-2RS 10450 2,55 4,28 7 37 25 61805-2RS 22 C61806-2RS 9025 2,85 4,41 7 42 30 61806-2RS 27 C61807-2RS 7600 3,14 4,66 7 47 35 61807-2RS 30 C61808-2RS 7125 3,39 4,85 7 52 40 61808-2RS 34 C61809-2RS 6365 5,98 6,5 7 58 45 61809-2RS 40 C61900-2RS 19000 0,84 2,04 6 22 10 61900-2RS 10 C61901-2RS 18050 0,97 2,21 6 24 12 61901-2RS 11 C61902-2RS 15200 2,2 4,28 7 28 15 61902-2RS 16 C61903-2RS 13300 2,5 4,53 7 30 17 61903-2RS 18 C61904-2RS 11400 3,58 6,25 9 37 20 61904-2RS 38 C61905-2RS 9500 4,22 6,88 9 42 25 61905-2RS 45 C61906-2RS 8075 4,46 7,14 9 47 30 61906-2RS 51 C61907-2RS 7125 6,67 9,37 10 55 35 61907-2RS 80 C61908-2RS 6365 9,8 13,53 12 62 40 61908-2RS 120 C62200-2RS 16150 2,32 4,97 14 30 10 62200-2RS 40 C62201-2RS 14250 3,04 6,76 14 32 12 62201-2RS 45 C62202-2RS 12350 3,68 7,65 14 35 15 62202-2RS 54 C62203-2RS 11400 4,66 9,37 16 40 17 62203-2RS 83 C62204-2RS 9500 6,42 12,45 18 47 20 62204-2RS 130 C62205-2RS 8075 7,65 13,72 18 52 25 62205-2RS 150 C62206-2RS 7125 10,98 19,11 20 62 30 62206-2RS 240 C62207-2RS 5985 15 24,99 23 72 35 62207-2RS 370 C62208-2RS 5320 18,62 30,09 23 80 40 62208-2RS 440 C62209-2RS 4750 21,17 32,54 23 85 45 62209-2RS 480 C62210-2RS 4560 22,74 34,4 23 90 50 62210-2RS 520 C62300-2RS 14250 3,34 7,9 17 35 10 62300-2RS 60 C62301-2RS 13300 4,07 9,56 17 37 12 62301-2RS 70 C62302-2RS 11400 5,3 11,18 17 42 15 62302-2RS 110 C62303-2RS 10450 6,42 13,23 19 47 17 62303-2RS 150 C62304-2RS 9025 7,65 15,59 21 52 20 62304-2RS 200 C62305-2RS 7125 11,37 22,05 24 62 25 62305-2RS 320 C62306-2RS 5985 15,68 27,54 27 72 30 62306-2RS 480 C62307-2RS 5700 18,62 32,54 31 80 35 62307-2RS 660 C62308-2RS 4750 23,52 40,18 33 90 40 62308-2RS 890 C63000-2RS 18050 1,93 4,53 12 26 10 63000-2RS 25 C63001-2RS 16150 2,32 4,97 12 28 12 63001-2RS 29 C63002-2RS 13300 2,8 5,48 13 32 15 63002-2RS 39 C63003-2RS 12350 3,19 5,93 14 35 17 63003-2RS 52 C63004-2RS 10450 4,9 9,18 16 42 20 63004-2RS 86 C63005-2RS 9025 6,42 10,98 16 47 25 63005-2RS 100 C63006-2RS 7600 8,14 13,04 19 55 30 63006-2RS 160 C63007-2RS 6650 10 15,59 20 62 35 63007-2RS 210 C63008-2RS 5985 11,37 16,47 21 68 40 63008-2RS 260 C63009-2RS 5320 14,31 20,39 23 75 45 63009-2RS 340 C63010-2RS 4750 15,68 21,17 23 80 50 63010-2RS 370

Leggere Di più Meno

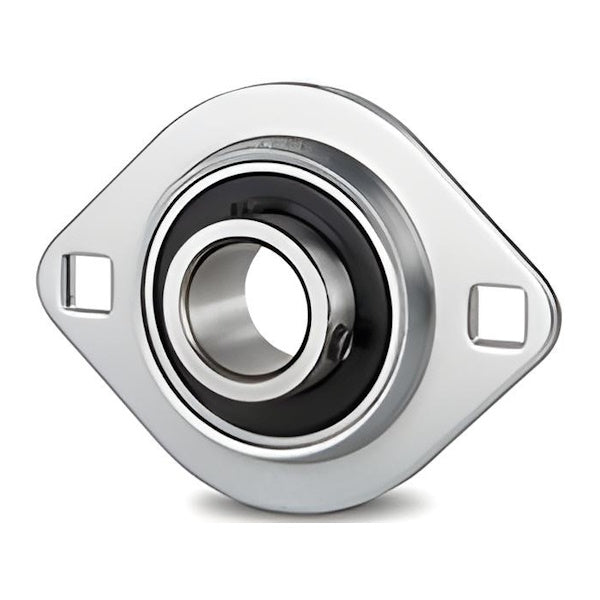

Supporto con cuscinetto in lamiera stampata tipo BPFL. Supporto a flangia ovale con due fori di fissaggio. Tipo BPFL applicazione di uso comune. Altre varianti e versioni Codice Vite fissaggio mm. b (mm) Carico supporto max kg. s (mm) a (mm) c min. (mm) Bi (mm.) n (mm) Carico cuscinetto statico N Carico cuscinetto dinamico N Per albero diametro mm. t (mm) e (mm) F (mm.) Modello Peso gr. SCBPFL201 M6 14 270 7 81 59 22,00 6,00 4805 9565 12 2,00 63,50 49 BPFL 201 ASAHI 250 SCBPFL201I M6 14 270 7 81 59 22,00 6,00 4805 9565 12 2,00 63,50 49 BPFL 201 import 250 SCBPFL202 M6 14 270 7 81 59 22,00 6,00 4805 9565 15 2,00 63,50 49 BPFL 202 ASAHI 240 SCBPFL202I M6 14 270 7 81 59 22,00 6,00 4805 9565 15 2,00 63,50 49 BPFL 202 import 240 SCBPFL203 M6 14 270 7 81 59 22,00 6,00 4805 9565 17 2,00 63,50 49 BPFL 203 ASAHI 220 SCBPFL203I M6 14 270 7 81 59 22,00 6,00 4805 9565 17 2,00 63,50 49 BPFL 203 import 220 SCBPFL204 M8 16 315 9 90 67 24,70 7,00 6670 12850 20 2,00 71,50 56 BPFL 204 ASAHI 290 SCBPFL204I M8 16 315 9 90 67 24,70 7,00 6670 12850 20 2,00 71,50 56 BPFL 204 import 290 SCBPFL205 M8 18 360 9 95 71 27,00 7,50 7850 14030 25 2,00 76,00 60 BPFL 205 ASAHI 360 SCBPFL205I M8 18 360 9 95 71 27,00 7,50 7850 14030 25 2,00 76,00 60 BPFL 205 import 360 SCBPFL206 M10 18 500 11 113 84 30,30 8,00 11280 19620 30 2,60 90,50 71 BPFL 206 ASAHI 560 SCBPFL206I M10 18 500 11 113 84 30,30 8,00 11280 19620 30 2,60 90,50 71 BPFL 206 import 560 SCBPFL207 M10 20 635 11 125 94 32,90 8,50 15400 25900 35 2,60 100,00 81 BPFL 207 ASAHI 700 SCBPFL207I M10 20 635 11 125 94 32,90 8,50 15400 25900 35 2,60 100,00 81 BPFL 207 import 700

Leggere Di più Meno

Cuscinetto radiale a sfere schermato su entrambi i lati tipo 2Z. I cuscinetti radiali a una corona di sfere schermati sono particolarmente versatili, assicurano basso attrito ed essendo ottimizzati per ridurre i livelli di rumorosità e vibrazioni consentono velocità di rotazione elevate. Possono sopportare carichi assiali e radiali in ambo le direzioni, sono semplici da montare e richiedono meno attività di manutenzione rispetto a molti altri tipi di cuscinetti. Le tenute integrate possono prolungare considerevolmente la durata di esercizio dei cuscinetti, poiché realizzano la ritenzione del lubrificante e l'esclusione degli agenti contaminanti. Schermatura: 2Z. Specifiche articolo Attributo Valore Schermatura 2Z Altre varianti e versioni Codice Coefficiente di carico statico kN Coefficiente di carico dinamico kN Velocità max rotazione giri/min. Spessore mm. Diametro esterno mm. Diametro interno mm. Modello Peso gr. C607-2Z 0,94 2,3 40850 6 19 7 607-2Z 7,5 C608-2Z 1,35 3,39 36100 7 22 8 608-2Z 12 C609-2Z 1,63 3,83 32300 7 24 9 609-2Z 14 C623-2Z 0,18 0,53 57000 4 10 3 623-2Z 1,5 C624-2Z 0,29 0,92 50350 5 13 4 624-2Z 3,1 C625-2Z 0,38 1,12 45600 5 16 5 625-2Z 5 C626-2Z 0,94 2,3 38000 6 19 6 626-2Z 8,4 C627-2Z 1,35 3,39 34200 7 22 7 627-2Z 13 C628-2Z 1,63 3,83 30400 8 24 8 628-2Z 17 C629-2Z 1,93 4,66 28500 8 26 9 629-2Z 20 C635-2Z 0,94 2,3 38000 6 19 5 635-2Z 9 C698-2Z 0,88 1,73 6 19 8 698-2Z 6 C6000-2Z 1,93 4,66 32300 8 26 10 6000-2Z 19 C6001-2Z 2,32 5,3 28500 8 28 12 6001-2Z 22 C6002-2Z 2,8 5,74 24700 9 32 15 6002-2Z 30 C6003-2Z 3,19 6,25 20900 10 35 17 6003-2Z 39 C6004-2Z 4,9 9,76 18050 12 42 20 6004-2Z 69 C6005-2Z 6,42 11,67 15200 12 47 25 6005-2Z 80 C6006-2Z 8,14 13,53 13300 13 55 30 6006-2Z 120 C6007-2Z 10 16,47 11400 14 62 35 6007-2Z 160 C6008-2Z 11,37 17,45 10450 15 68 40 6008-2Z 190 C6009-2Z 14,31 21,66 9500 16 75 45 6009-2Z 250 C6010-2Z 15,68 22,45 8550 16 80 50 6010-2Z 260 C6011-2Z 20,78 29,01 7600 18 90 55 6011-2Z 390 C6012-2Z 22,74 30,09 7125 18 95 60 6012-2Z 420 C6200-2Z 2,32 5,3 26600 9 30 10 6200-2Z 32 C6201-2Z 3,04 7,14 24700 10 32 12 6201-2Z 37 C6202-2Z 3,68 7,9 20900 11 35 15 6202-2Z 45 C6203-2Z 4,66 9,76 18050 12 40 17 6203-2Z 65 C6204-2Z 6,42 13,23 16150 14 47 20 6204-2Z 110 C6205-2Z 7,65 14,51 13300 15 52 25 6205-2Z 130 C6206-2Z 10,98 19,9 11400 16 62 30 6206-2Z 200 C6207-2Z 15 26,46 9500 17 72 35 6207-2Z 290 C6208-2Z 18,62 31,85 8550 18 80 40 6208-2Z 370 C6209-2Z 21,17 34,4 8075 19 85 45 6209-2Z 410 C6210-2Z 22,74 36,36 7600 20 90 50 6210-2Z 460 C6211-2Z 28,42 45,28 6650 21 100 55 6211-2Z 610 C6212-2Z 35,28 54,2 5985 22 110 60 6212-2Z 780 C6213-2Z 39,69 57,33 5700 23 120 65 6213-2Z 990 C6214-2Z 44,1 62,43 5320 24 125 70 6214-2Z 1100 C6300-2Z 3,34 8,35 24700 11 35 10 6300-2Z 53 C6301-2Z 4,07 9,9 20900 12 37 12 6301-2Z 60 C6302-2Z 5,3 11,67 18050 13 42 15 6302-2Z 82 C6303-2Z 6,42 14,02 16150 14 47 17 6303-2Z 120 C6304-2Z 7,65 16,47 14250 15 52 20 6304-2Z 140 C6305-2Z 11,37 22,94 12350 17 62 25 6305-2Z 230 C6306-2Z 15,68 29,01 10450 19 72 30 6306-2Z 350 C6307-2Z 18,62 34,4 9025 21 80 35 6307-2Z 460 C6308-2Z 23,52 41,46 8075 23 90 40 6308-2Z 630 C6309-2Z 30,87 54,2 7125 25 100 45 6309-2Z 830 C6310-2Z 37,24 63,7 6365 27 110 50 6310-2Z 1050 C6311-2Z 44,1 72,62 5985 29 120 55 6311-2Z 1350 C6312-2Z 50,96 83,5 5320 31 130 60 6312-2Z 1700 C61800-2Z 0,58 1,36 36100 5 19 10 61800-2Z 5,5

Leggere Di più Meno

Cuscinetto radiale a sfere schermato su entrambi i lati tipo 2Z C3. I cuscinetti radiali a una corona di sfere schermati sono particolarmente versatili, assicurano basso attrito ed essendo ottimizzati per ridurre i livelli di rumorosità e vibrazioni consentono velocità di rotazione elevate. Possono sopportare carichi assiali e radiali in ambo le direzioni, sono semplici da montare e richiedono meno attività di manutenzione rispetto a molti altri tipi di cuscinetti. Le tenute integrate possono prolungare considerevolmente la durata di esercizio dei cuscinetti, poiché realizzano la ritenzione del lubrificante e l'esclusione degli agenti contaminanti. Schermatura: 2Z. Gioco radiale interno: C3. Specifiche articolo Attributo Valore Schermatura 2Z Gioco radiale interno C3 Altre varianti e versioni Codice Velocità max rotazione giri/min. Coefficiente di carico statico kN Coefficiente di carico dinamico kN Spessore mm. Diametro esterno mm. Diametro interno mm. Modello Peso gr. C6000-2ZC3 32300 1,93 4,66 8 26 10 6000-2Z C3 19 C6004-2ZC3 18050 4,9 9,76 12 42 20 6004-2Z C3 69 C6200-2ZC3 26600 2,32 5,3 9 30 10 6200-2Z C3 32 C6201-2ZC3 24700 3,04 7,14 10 32 12 6201-2Z C3 37 C6202-2ZC3 20900 3,68 7,9 11 35 15 6202-2Z C3 45 C6203-2ZC3 18050 4,66 9,76 12 40 17 6203-2Z C3 65 C6204-2ZC3 16150 6,42 13,23 14 47 20 6204-2Z C3 110 C6205-2ZC3 13300 7,65 14,51 15 52 25 6205-2Z C3 130 C6206-2ZC3 11400 10,98 19,9 16 62 30 6206-2Z C3 200 C6207-2ZC3 9500 15 26,46 17 72 35 6207-2Z C 3 290 C6208-2ZC3 8550 18,62 31,85 18 80 40 6208-2Z C3 370 C6209-2ZC3 8075 21,17 34,4 19 85 45 6209-2Z C3 410 C6210-2ZC3 7600 22,74 36,36 20 90 50 6210-2Z C3 460 C6300-2ZC3 24700 3,34 8,35 11 35 10 6300-2Z C3 53 C6301-2ZC3 20900 4,07 9,9 12 37 12 6301-2Z C3 60 C6302-2ZC3 18050 5,3 11,67 13 42 15 6302-2Z C3 82 C6303-2ZC3 16150 6,42 14,02 14 47 17 6303-2Z C3 120 C6304-2ZC3 14250 7,65 16,47 15 52 20 6304-2Z C3 140 C6305-2ZC3 12350 11,37 22,94 17 62 25 6305-2Z C3 230 C6306-2ZC3 10450 15,68 29,01 19 72 30 6306-2Z C3 350 C6307-2ZC3 9025 18,62 34,4 21 80 35 6307-2Z C3 460 C6308-2ZC3 8075 23,52 41,46 23 90 40 6308-2Z C3 630 C6309-2ZC3 7125 30,87 54,2 25 100 45 6309-2Z C3 830 C6310-2ZC3 6365 37,24 63,7 27 110 50 6310-2Z C3 1050

Leggere Di più Meno

Cuscinetto radiale a sfere con anello di ancoraggio NR. I cuscinetti radiali a una corona di sfere con scanalatura per anello di ancoraggio sono particolarmente versatili, assicurano basso attrito ed essendo ottimizzati per ridurre i livelli di rumorosità e vibrazioni consentono velocità di rotazione elevate. Possono sopportare carichi assiali e radiali in ambo le direzioni, sono semplici da montare e richiedono meno attività di manutenzione rispetto a molti altri tipi di cuscinetti. L'anello di ancoraggio, inserito in una scanalatura anulare nell'anello esterno, semplifica il vincolo assiale dei cuscinetti nel loro alloggiamento. Tipo: con anello di ancoraggio. Specifiche articolo Attributo Valore Tipo con anello di ancoraggio SP 62 Diametro esterno mm. 62 Altre varianti e versioni Codice Velocità max con lubrificazione olio giri/min. Velocità max con lubrificazione grasso giri/min. Coefficiente di carico statico kN Coefficiente di carico dinamico kN Spessore mm. Diametro interno mm. Modello Peso gr. C6206-NR 13500 11475 10,98 19,9 16 30 6206-NR 200 C6305-NR 14400 12240 11,37 22,94 17 25 6305-NR 230

Leggere Di più Meno

Cuscinetto radiale a sfere schermato su entrambi i lati tipo 2RS C3. I cuscinetti radiali a una corona di sfere schermati sono particolarmente versatili, assicurano basso attrito ed essendo ottimizzati per ridurre i livelli di rumorosità e vibrazioni consentono velocità di rotazione elevate. Possono sopportare carichi assiali e radiali in ambo le direzioni, sono semplici da montare e richiedono meno attività di manutenzione rispetto a molti altri tipi di cuscinetti. Le tenute integrate possono prolungare considerevolmente la durata di esercizio dei cuscinetti, poiché realizzano la ritenzione del lubrificante e l'esclusione degli agenti contaminanti. Schermatura: 2RS. Gioco radiale interno: C3. Specifiche articolo Attributo Valore Schermatura 2RS Gioco radiale interno C3 Altre varianti e versioni Codice Velocità max rotazione giri/min. Coefficiente di carico dinamico kN Coefficiente di carico statico kN Spessore mm. Diametro esterno mm. Diametro interno mm. Modello Peso gr. C608-2RSC3 20900 3,39 1,35 7 22 8 608-2RS C3 12 C6000-2RSC3 18050 4,66 1,93 8 26 10 6000-2RS C3 19 C6002-2RSC3 13300 5,74 2,8 9 32 15 6002-2RS C3 30 C6003-2RSC3 12350 6,25 3,19 10 35 17 6003-2RS C3 39 C6004-2RSC3 10450 9,76 4,9 12 42 20 6004-2RS C3 69 C6005-2RSC3 9025 11,67 6,42 12 47 25 6005-2RS C3 80 C6006-2RSC3 7600 13,53 8,14 13 55 30 6006-2RS C3 120 C6007-2RSC3 6650 16,47 10 14 62 35 6007-2RS C3 160 C6011-2RSC3 4275 29,01 20,78 18 90 55 6011-2RS C3 390 C6012-2RSC3 4085 30,09 22,74 18 95 60 6012-2RS C3 420 C6200-2RSC3 16150 5,3 2,32 9 30 10 6200-2RS C3 32 C6201-2RSC3 14250 7,14 3,04 10 32 12 6201-2RS C3 37 C6202-2RSC3 12350 7,9 3,68 11 35 15 6202-2RS C3 45 C6203-2RSC3 11400 9,76 4,66 12 40 17 6203-2RS C3 65 C6204-2RSC3 9500 13,23 6,42 14 47 20 6204-2RS C3 110 C6205-2RSC3 8075 14,51 7,65 15 52 25 6205-2RS C3 130 C6206-2RSC3 7125 19,9 10,98 16 62 30 6206-2RS C3 200 C6207-2RSC3 5985 26,46 15 17 72 35 6207-2RS C3 290 C6208-2RSC3 5320 31,85 18,62 18 80 40 6208-2RS C3 370 C6209-2RSC3 4750 34,4 21,17 19 85 45 6209-2RS C3 410 C6210-2RSC3 4560 36,36 22,74 20 90 50 6210-2RS C3 460 C6300-2RSC3 14250 8,35 3,34 11 35 10 6300-2RS C3 53 C6301-2RSC3 13300 9,9 4,07 12 37 12 6301-2RS C3 60 C6302-2RSC3 11400 11,67 5,3 13 42 15 6302-2RS C3 82 C6303-2RSC3 10450 14,02 6,42 14 47 17 6303-2RS C3 120 C6304-2RSC3 9025 16,47 7,65 15 52 20 6304-2RS C3 140 C6305-2RSC3 7125 22,94 11,37 17 62 25 6305-2RS C3 230 C6306-2RSC3 5985 29,01 15,68 19 72 30 6306-2RS C3 350 C6307-2RSC3 5700 34,4 18,62 21 80 35 6307-2RS C3 460 C6308-2RSC3 4750 41,46 23,52 23 90 40 6308-2RS C3 630 C6309-2RSC3 4275 54,2 30,87 25 100 45 6309-2RS C3 830 C6310-2RSC3 4085 63,7 37,24 27 110 50 6310-2RS C3 1050 C6311-2RSC3 3610 72,62 44,1 29 120 55 6311-2RS C3 1350 C6312-2RSC3 3230 83,5 50,96 31 130 60 6312-2RS C3 1700

Leggere Di più Meno

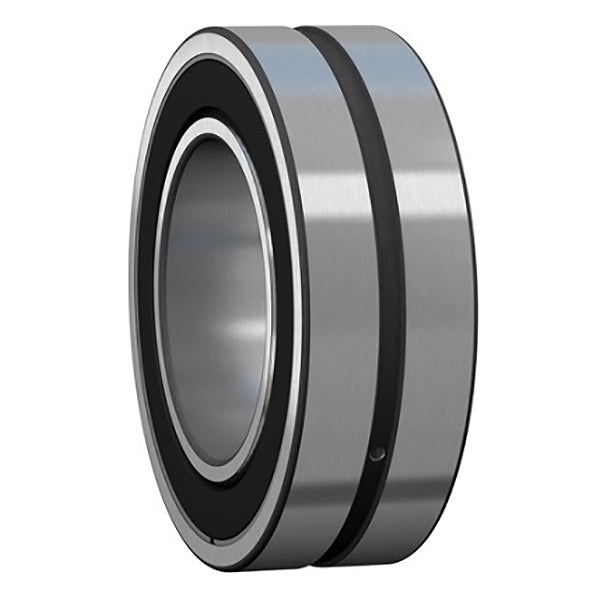

Cuscinetto orientabile a rulli tipo C3. I cuscinetti orientabili a rulli hanno due corone di rulli che ruotano in un’unica pista di forma sferica ricavata nell’anello esterno. Le corrispondenti due piste dell’anello interno sono inclinate rispetto all’asse del cuscinetto. Sono orientabili ed insensibili ai disassamenti di modesta entità dell’albero rispetto all’alloggiamento o all’inflessione dello stesso. Sopportano carichi radiali e assiali in entrambi i sensi. Tipo foro: cilindrico. Gioco radiale interno: C3. Specifiche articolo Attributo Valore Gioco radiale interno C3 Altre varianti e versioni Codice Velocità max con lubrificazione grasso giri/min. Coefficiente di carico dinamico kN Diametro del foro di lubrificazione mm. Tipo foro Velocità max con lubrificazione olio giri/min. Coefficiente di carico statico kN Spessore mm. Diametro esterno mm. Diametro interno mm. Modello Peso gr. C22311-C3 4284 265 3 cilindrico 5040 274 43 120 55 22311-C3 2450 C22316ESK-C3 3060 480 4,5 conico 3600 529 58 170 80 22316-ESK-TVPB-C3 6600 C22319SK-C3 2601 657 6 conico 3060 750 67 200 95 22319-SK-C3 10500 C22320CCK-C3 2295 799 6 conico 2700 931 73 215 100 22320-CCK-C3 13500 C22324CKJ-C3 1989 946 7,5 conico 2340 1098 86 260 120 22324-CKJ-C3-W3 23000

Leggere Di più Meno

Cuscinetto orientabile a rulli. I cuscinetti orientabili a rulli hanno due corone di rulli che ruotano in un’unica pista di forma sferica ricavata nell’anello esterno. Le corrispondenti due piste dell’anello interno sono inclinate rispetto all’asse del cuscinetto. Sono orientabili ed insensibili ai disassamenti di modesta entità dell’albero rispetto all’alloggiamento o all’inflessione dello stesso. Sopportano carichi radiali e assiali in entrambi i sensi. Tipo foro: cilindrico. Altre varianti e versioni Codice Diametro del foro di lubrificazione mm. Velocità max con lubrificazione olio giri/min. Coefficiente di carico dinamico kN Velocità max con lubrificazione grasso giri/min. Tipo foro Coefficiente di carico statico kN Spessore mm. Diametro esterno mm. Diametro interno mm. Modello Peso gr. C22205 2 15300 48 13005 cilindrico 43 18 52 25 22205 260 C22206 2 12600 63 10710 cilindrico 59 20 62 30 22206 290 C22207 2 10800 85 9180 cilindrico 83 23 72 35 22207 450 C22208 3 9900 95 8415 cilindrico 88 23 80 40 22208 530 C22209 3 9000 100 7650 cilindrico 96 23 85 45 22209 580 C22210 3 8550 102 7267,5 cilindrico 106 23 90 50 22210 630 C22211 3 7650 123 6502,5 cilindrico 124 25 100 55 22211 840 C22212 3 6750 153 5737,5 cilindrico 163 28 110 60 22212 1150 C22213 3 6300 189 5355 cilindrico 212 31 120 65 22213 1550 C22214 3 6030 204 5125,5 cilindrico 223 31 125 70 22214 1550 C22215 3 5670 208 4819,5 cilindrico 235 31 130 75 22215 1700 C22218 3 4770 319 4054,5 cilindrico 368 40 160 90 22218 3400 C22317CKJ 4,5 3420 539 2907 conico 608 60 180 85 22317-CKJ-A/W-33A15 7650 C22324SK.MB 7,5 2340 946 1989 conico 1098 86 260 120 22324-SK-MB 23000

Leggere Di più Meno

Cuscinetto assiale a sfere a semplice effetto. I cuscinetti assiali a sfere a semplice effetto possono sopportare carichi assiali in una direzione. Non devono essere esposti a carichi radiali. Essendo scomponibili, semplificano le procedure di montaggio e smontaggio e le ispezioni di manutenzione. Molti componenti sono intercambiabili. Le ralle interne sono dotate di un foro rettificato che consente un accoppiamento con interferenza. Il design scomponibile semplifica il montaggio, lo smontaggio e le ispezioni per manutenzione, componenti intercambiabili, il foro rettificato delle ralle interne consente un accoppiamento con interferenza. Altre varianti e versioni Codice Coefficiente di carico dinamico kN Velocità max con lubrificazione olio giri/min. Diametro esterno ralla interna mm. Diametro interno ralla esterna mm. Velocità max con lubrificazione grasso giri/min. Coefficiente di carico statico kN Spessore mm. Diametro esterno mm. Diametro interno mm. Modello Peso gr. C51100 9,75 11700 24 11 9945 14,99 9 24 10 51100 20 C51101 10,19 11700 26 13 9945 16,27 9 26 12 51101 22 C51102 10,39 10800 28 16 9180 17,93 9 28 15 51102 24 C51103 11,17 10800 30 18 9180 20,78 9 30 17 51103 26 C51104 14,80 9000 35 21 7650 28,42 10 35 20 51104 39 C51105 18 8100 42 26 6885 38 11 42 25 51105 60 C51106 19 7650 47 32 6503 42 11 47 30 51106 69 C51107 20 6750 52 37 5738 50 12 52 35 51107 80 C51108 25 6300 60 42 5355 62 13 60 40 51108 120 C51109 26 5670 65 47 4820 68 14 65 45 51109 150 C51110 26 5670 70 52 4820 74 14 70 50 51110 160 C51114 39 4050 95 72 3443 118 18 95 70 51114 350 C51115 43 3870 100 77 3290 143 19 100 75 51115 400

Leggere Di più Meno

Cuscinetto per supporto art.UC 2 serie normale. Cuscinetto a sfere sigillato con grani di bloccaggio. Dotato di anello esterno sferico che può oscillare nella corrispondente pista ricavata nel supporto, in modo tale da compensare qualsiasi difetto d’allineamento, eliminando le sollecitazioni tra albero e supporto. Il cuscinetto inserito nell’alloggiamento del supporto, è corrispondente per le sue caratteristiche costruttive interne ai cuscinetti della serie 62 o 63 secondo le tabelle ISO. Su entrambi i lati del cuscinetto, sono montate delle guarnizioni di tenuta, studiate e particolarmente indicate per garantire una perfetta tenuta ed evitare così eventuali infiltrazioni di polvere, umidità e fluidi di vario genere. Questo cuscinetto è pre-ingrassato e ri-lubrificabile. Altre varianti e versioni Codice Coefficiente di carico statico N Coefficiente di carico dinamico N Larghezza mm. Diametro esterno mm. Diametro interno mm. Modello Peso gr. CSUC201I 6318 12160 31 47 12 UC 201 import 200 CSUC202I 6318 12160 31 47 15 UC 202 import 190 CSUC203I 6318 12160 31 47 17 UC 203 import 180 CSUC204I 6318 12160 31 47 20 UC 204 import 160 CSUC205I 7457 13300 34,1 52 25 UC 205 import 200 CSUC206I 10735 18525 38,1 62 30 UC 206 import 320 CSUC207I 14630 24415 42,9 72 35 UC 207 import 480 CSUC208I 16910 27645 49,2 80 40 UC 208 import 640 CSUC209I 20235 32395 49,2 85 45 UC 209 import 680 CSUC210I 22135 33345 51,6 90 50 UC 210 import 800 CSUC211I 27930 41230 55,6 100 55 UC 211 import 1110 CSUC212I 34390 49780 65,1 110 60 UC 212 import 1540 CSUC214SKF 45000 62400 69,9 125 70 UC 214 SKF 1950

Leggere Di più Meno

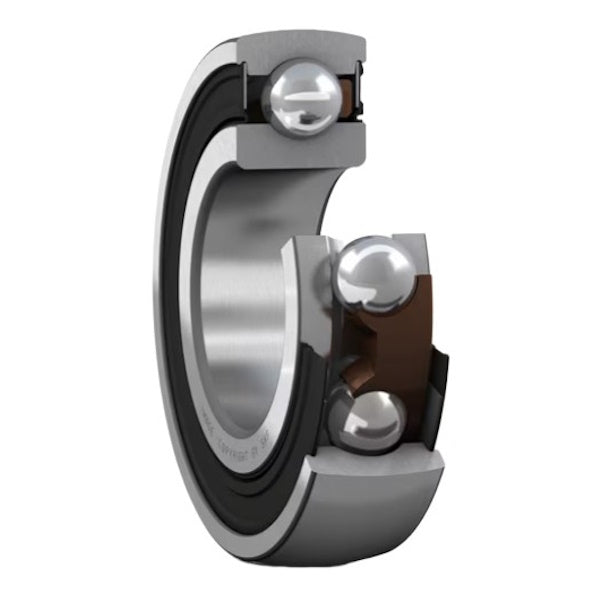

Cuscinetto obliquo a due corone di sfere schermato 2RS. I cuscinetti obliqui a due corone di sfere con tenute su ambo i lati corrispondono a una coppia di cuscinetti obliqui a una corona di sfere in disposizione ad "O", ma richiedono meno spazio assiale. In base alla variate della tenuta, possono operare a velocità elevate e sono più idonei dei cuscinetti radiali a sfere per compensare forze assiali di grande entità in ambo le direzioni. Per alta velocità, capacità di sopportare carichi radiali relativamente pesanti, carichi assiali pesanti in entrambe le direzioni e momenti di ribaltamento, adatto per disposizioni di cuscinetti rigide, richiede meno spazio assiale di una coppia di cuscinetti obliqui a una corona di sfere equivalenti, la tenuta integrata consente di prolungare la durata di esercizio del cuscinetto. Schermatura: 2RS. Specifiche articolo Attributo Valore Schermatura 2RS Altre varianti e versioni Codice Coefficiente di carico statico kN Coefficiente di carico dinamico kN Velocità max rotazione giri/min. Spessore mm. Diametro esterno mm. Diametro interno mm. Modello Peso gr. C3200-2RS 4,2 7,46 16150 14 30 10 3200-2RS 51 C3201-2RS 5,49 9,90 14250 15,9 32 12 3201-2RS 58 C3202-2RS 6,66 10,98 13300 15,9 35 15 3202-2RS 66 C3203-2RS 8,62 14,01 11400 17,5 40 17 3203-2RS 100 C3204-2RS 11,76 19,60 9500 20,6 47 20 3204-2RS 150 C3205-2RS 14,01 21,17 8075 20,6 52 25 3205-2RS 180 C3206-2RS 19,99 29,4 7125 23,8 62 30 3206-2RS 270 C3207-2RS 27,44 39,2 5985 27 72 35 3207-2RS 440 C3208-2RS 33,32 46,55 5320 30,2 80 40 3208-2RS 570 C3209-2RS 38,22 49,98 5035 30,2 85 45 3209-2RS 630 C3210-2RS 38,22 49,98 4560 30,2 90 50 3210-2RS 650

Leggere Di più Meno

Cuscinetto ad una corona di rulli conici. I cuscinetti ad una corona di rulli conici hanno piste coniche sia sull’anello interno che su quello esterno. Tra questi due rotolano rulli anch’essi conici. La forma costruttiva dei cuscinetti ad una corona di rulli conici li rende particolarmente adatti a reggere carichi combinati radiali ed assiali. I cuscinetti a rulli conici sono di solito scomponibili, ossia l’anello interno, con il gruppo rulli e la gabbia, formano un’unità che può essere montata indipendentemente dall’anello esterno. Altre varianti e versioni Codice Larghezza anello interno mm. Coefficiente di carico statico kN Larghezza totale mm. Coefficiente di carico dinamico kN Velocità max con lubrificazione grasso giri/min. Velocità max con lubrificazione olio giri/min. Larghezza anello esterno mm. Diametro esterno mm. Diametro interno mm. Modello Peso gr. C30202 11 14,6 11,75 18,5 15470 18200 9,25 35 15 30202 54 C30203 12 18 13,25 18 13770 16200 11 40 17 30203 75 C30204 14 27 15,25 27 11475 13500 12 47 20 30204 120 C30205 15 32 16,25 30 9945 11700 13 52 25 30205 150 C30206 16 43 17,25 39 8415 9900 14 62 30 30206 230 C30207 17 54 18,25 50 7268 8550 15 72 35 30207 320 C30208 18 66 19,75 60 6503 7650 16 80 40 30208 420 C30209 19 75 20,75 64 6120 7200 16 85 45 30209 480 C30210 20 89 21,75 75 5738 6750 17 90 50 30210 540 C30211 21 103 22,75 101 5126 6030 18 100 55 30211 700 C30212 22 111 23,75 109 4590 5400 19 110 60 30212 880 C30304 15 31 16,25 33 10710 12600 13 52 20 30304 170 C30305 17 42 18,25 43 9180 10800 15 62 25 30305 260 C30306 19 54 20,75 55 7650 9000 17 72 30 30306 390 C30307 21 72 22,75 70 6885 8100 18 80 35 30307 520 C30308 23 93 25,25 84 6120 7200 20 90 40 30308 720 C30309 25 117 27,25 105 5355 6300 22 100 45 30309 970 C30310 27 137 29,25 140 4820 5670 23 110 50 30310 1250 C30311 29 159 31,5 162 4284 5040 25 120 55 30311 1550 C30312 31 192 33,5 164 4055 4770 26 130 60 30312 1950 C32004 15 26 15 23 12240 14400 12 42 20 32004 97 C32005 15 31 15 26 10710 12600 11,5 47 25 32005 110 C32006 17 43 17 35 9180 10800 13 55 30 32006 170 C32007 18 52 18 42 8415 9900 14 62 35 32007 220 C32008 19 69 19 51 7268 8550 14,5 68 40 32008 270 C32009 20 78 20 57 6503 7650 15,5 75 45 32009 340 C32010 20 86 20 59 6120 7200 15,5 80 50 32010 370 C32016 29 211 29 135 3825 4500 22 125 80 32016 1300 C32204 18 36 19,25 32 11475 13500 15 47 20 32204 165 C32205 18 43 19,25 35 9945 11700 15 52 25 32205 190 C32206 20 55 21,25 49 8415 9900 13 62 30 32206 280 C32207 23 76 24,25 64 7268 8550 19 72 35 32207 430 C32208 23 84 24,75 77 6503 7650 19 80 40 32208 530 C32209 23 96 24,75 89 6120 7200 19 85 45 32209 580 C32210 23 98 24,75 80 5738 6750 19 90 50 32210 610 C32211 25 126 26,75 103 5126 6030 21 100 55 32211 830 C32212 28 156 29,75 122 4590 5400 24 110 60 32212 1150 C32303 19 32 20,25 34 12240 14400 16 47 17 32303 170 C32304 21 44 22,25 43 10710 12600 18 52 20 32304 230 C32305 24 61 25,25 59 9180 10800 20 62 25 32305 360 C32306 27 83 28,75 75 7650 9000 19,5 72 30 32306 550 C32307 31 103 32,75 93 6885 8100 25 80 35 32307 730 C32308 33 137 35,25 114 6120 7200 27 90 40 32308 1000 C32309 36 166 38,25 137 5355 6300 30 100 45 32309 1350 C32310 40 211 42,25 179 4590 5400 33 110 50 32310 1850 C33015 31 223 31 131 4055 4770 25,5 115 75 33015 1150 C639175 14,26 29 15 27,5 9100 12740 12,7 52 23 639175 300 C320/32 17 45 17 36 8415 9900 13 58 32 320/32 156

Leggere Di più Meno

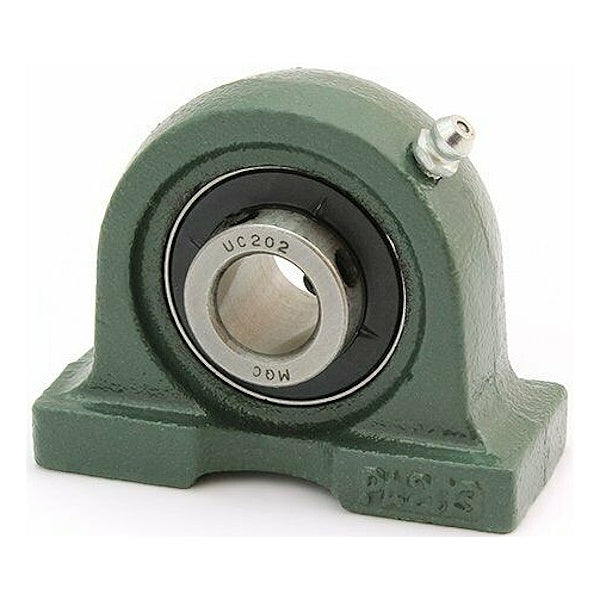

Supporto con cuscinetto UCPA in ghisa. Altre varianti e versioni Codice g (mm) a (mm) r (mm) Vite fissaggio mm. Carico cuscinetto dinamico N w (mm) Bi (mm.) h (mm) Carico cuscinetto statico N n (mm) Per albero diametro mm. b (mm) e (mm) Modello Peso gr. SCUCPA202I 8 76 12 M10 12850 62 31,00 30,20 6670 12,70 15 38 52 UCPA 202 import 630 SCUCPA203I 8 76 12 M10 12850 62 31,00 30,20 6670 12,70 17 38 52 UCPA 203 import 620 SCUCPA204I 8 76 12 M10 12850 62 31,00 30,20 6670 12,70 20 38 52 UCPA 204 import 600 SCUCPA205I 10 84 15 M10 14030 72 34,00 36,50 7850 14,30 25 38 56 UCPA 205 import 810 SCUCPA206I 10 94 18 M14 19620 84 38,10 42,90 11280 15,90 30 48 66 UCPA 206 import 1200 SCUCPA207I 12 110 20 M14 25900 95 42,90 47,60 15400 17,50 35 48 80 UCPA 207 import 1700 SCUCPA208I 12 116 20 M14 29330 100 49,20 49,20 17950 19,00 40 54 84 UCPA 208 import 1900 SCUCPA209I 12 120 22 M14 32865 108 49,20 54,20 20505 19,00 45 54 90 UCPA 209 import 2200 SCUCPA210I 14 130 25 M16 35315 116 51,60 57,20 23250 19,00 50 60 94 UCPA 210 import 2600

Leggere Di più Meno

Cuscinetto orientabile a sfere. I cuscinetti orientabili a sfere sono dotati di due corone di sfere, una pista sferica standard nell'anello esterno e due profonde piste continue nell'anello interno. Sono insensibili al disallineamento angolare dell'albero rispetto all'alloggiamento, causato, ad esempio, dalla deflessione dell'albero. Capacità di compensare il disallineamento statico e dinamico, eccellenti prestazioni ad alta velocità, eccellenti prestazioni in presenza di carichi leggeri, basso attrito. Serie con foro cilindrico. Altre varianti e versioni Codice Velocità max con lubrificazione olio giri/min. Velocità max con lubrificazione grasso giri/min. Coefficiente di carico dinamico kN Coefficiente di carico statico kN Spessore mm. Diametro esterno mm. Diametro interno mm. Modello Peso gr. C1202 25200 21420 7,26 1,72 11 35 15 1202TV 49 C1204TV 18000 15300 12,45 3,33 14 47 20 1204TV 120 C1207 11700 9945 18,62 5,88 17 72 35 1207TV 320 C1308 8550 7267,5 33,12 10,98 23 90 40 1308TV 680 C1309TV 7650 6502,5 38,22 13,13 25 100 45 1309TV 960 C2200 30600 26010 7,90 1,70 14 30 10 2200 47 C2201 27000 22950 8,35 1,86 14 32 12 2201 53 C2202 23400 19890 8,54 2,00 14 35 15 2202 60 C2203 21600 18360 10,39 2,50 16 40 17 2203 88 C2204 18000 15300 16,46 4,07 18 47 20 2204 140 C2205 16200 13770 16,46 4,31 18 52 25 2205 160 C2206 13500 11475 23,32 6,57 20 62 30 2206 260 C2207 10800 9180 30,09 8,62 23 72 35 2207 400 C2208 9900 8415 31,26 9,80 23 80 40 2208 510 C2209 9000 7650 31,85 10,39 23 85 45 2209 550 C2210 8550 7267,5 33,12 10,98 23 90 50 2210 600 C2211 7650 6502,5 38,22 13,13 25 100 55 2211 810 C2212 7200 6120 47,82 16,66 28 110 60 2212 1100 C2305 14400 12240 26,46 6,96 24 62 25 2305 340

Leggere Di più Meno

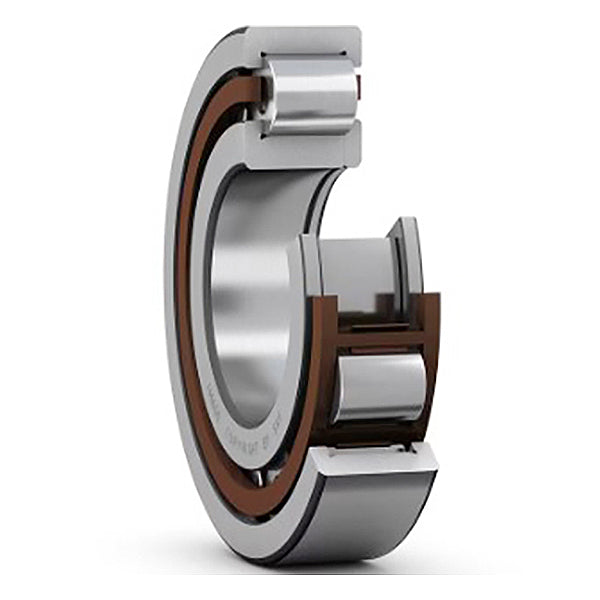

Cuscinetto a singola corona di rulli cilindrici art.NJ. Esecuzione NJ: anello esterno con due orli integrali, anello interno dotato solo di uno. L’albero è vincolato assialmente in un senso. Altre varianti e versioni Codice Coefficiente di carico statico kN Velocità max con lubrificazione grasso giri/min. Coefficiente di carico dinamico kN Velocità max con lubrificazione olio giri/min. Spessore mm. Diametro esterno mm. Diametro interno mm. Modello Peso gr. CNJ2204 27 14535 29 17100 18 47 20 NJ 2204 140 CNJ2205 33 12240 33 14400 18 52 25 NJ 2205 180 CNJ2206 48 10710 54 12600 20 62 30 NJ 2206 270 CNJ2207 62 9180 68 10800 23 72 35 NJ 2207 410 CNJ2208 74 8415 80 9900 23 80 40 NJ 2208 550 CNJ2209 80 7268 83 8550 23 85 45 NJ 2209 540 CNJ2210 86 6885 88 8100 23 90 50 NJ 2210 590
